e:cue

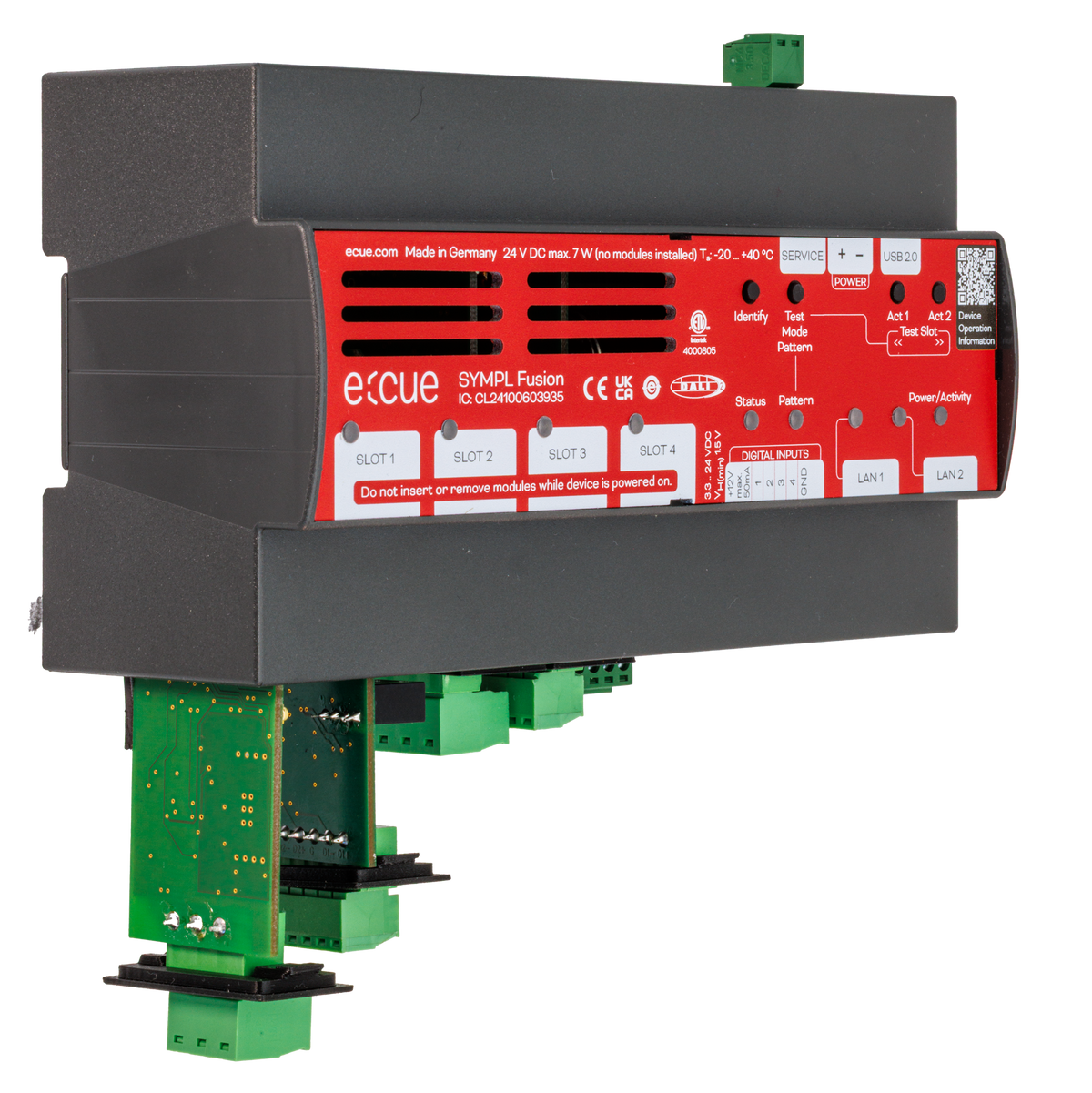

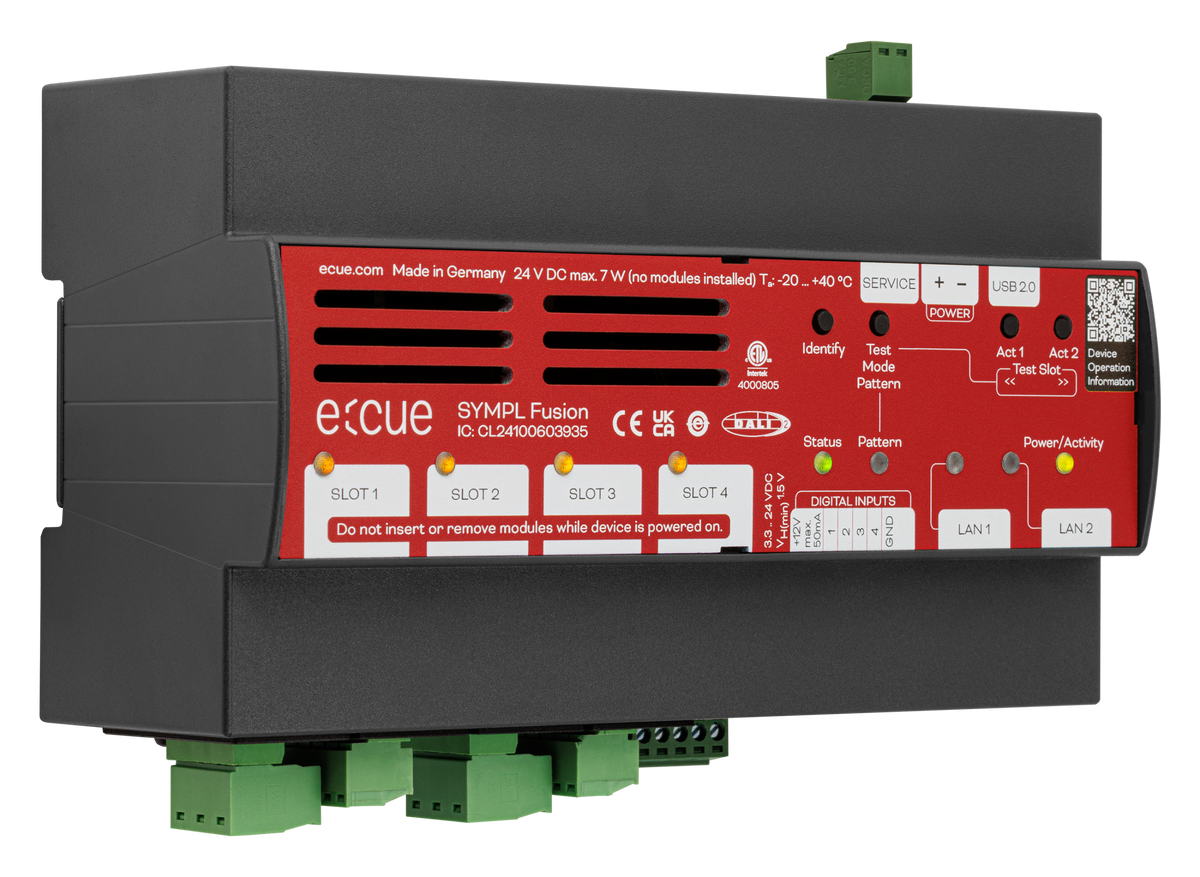

SYMPL Fusion

SYMPL Fusion

18,960 SEK
18,960 SEK
Sale Sold out
Shipping calculated at checkout.

Fusion allows up to 4 x 2 DMX universes (4096 DMX channels) or 4 x DALI-2 buses (256 ballasts) output modules to be freely combined with each other.

  • 4 x Modular slot cards per device, different options available:
  • DMX512 Module, DALI-2 Module, 0 ... 10 V / 1 ... 10 V SPI, Relay, Serial (coming soon)
  • Free configuration and combination of slot cards
  • 2 x Ethernet for daisy chaining or independent operation
  • 4 x Digital inputs
  • 2 x Freely assignable versatile buttons
  • 2 x Buttons for direct test mode – no software needed
  • Integrated RTC including astronomical clock and daylight savings
  • Expandable with additional SYMPL devices via network
  • Art-Net or sACN output
  • BACnet / KNX interface via additional Gateway

Further nodes or SYMPL Fusion Devices can be expanded via Ethernet

View full details

Varför Fusion

Ett styrsystem för alla protokoll

Funktionellt ljus, dynamiskt ljus eller båda, i samma enhet på DIN-skena.

Flera protokoll, en enhet

DMX512, DALI-2 och 0–10 V sida vid sida. SPI-pixel, relä och seriellt kommer som moduler.

Betala för det du använder

Fyra modulplatser. Lägg till eller byt en modul i stället för att byta hela styrenheten. Bra för budgeten och för miljön.

Fristående eller i nätverk

Två Ethernet-portar för seriekoppling och Art-Net- eller sACN-utgång. Kör ensam eller tillsammans med fler e:cue-enheter.

Testa direkt på plats

Testknappar för DMX och DALI utan dator, inbyggd astronomisk klocka och showfiler på microSD-kort.

Konfigurator

Bygg din Fusion

Välj moduler till de fyra platserna och lägg till SYMPL-noder och tillbehör. Du ser priset direkt, och kan lägga allt i varukorgen eller begära offert.

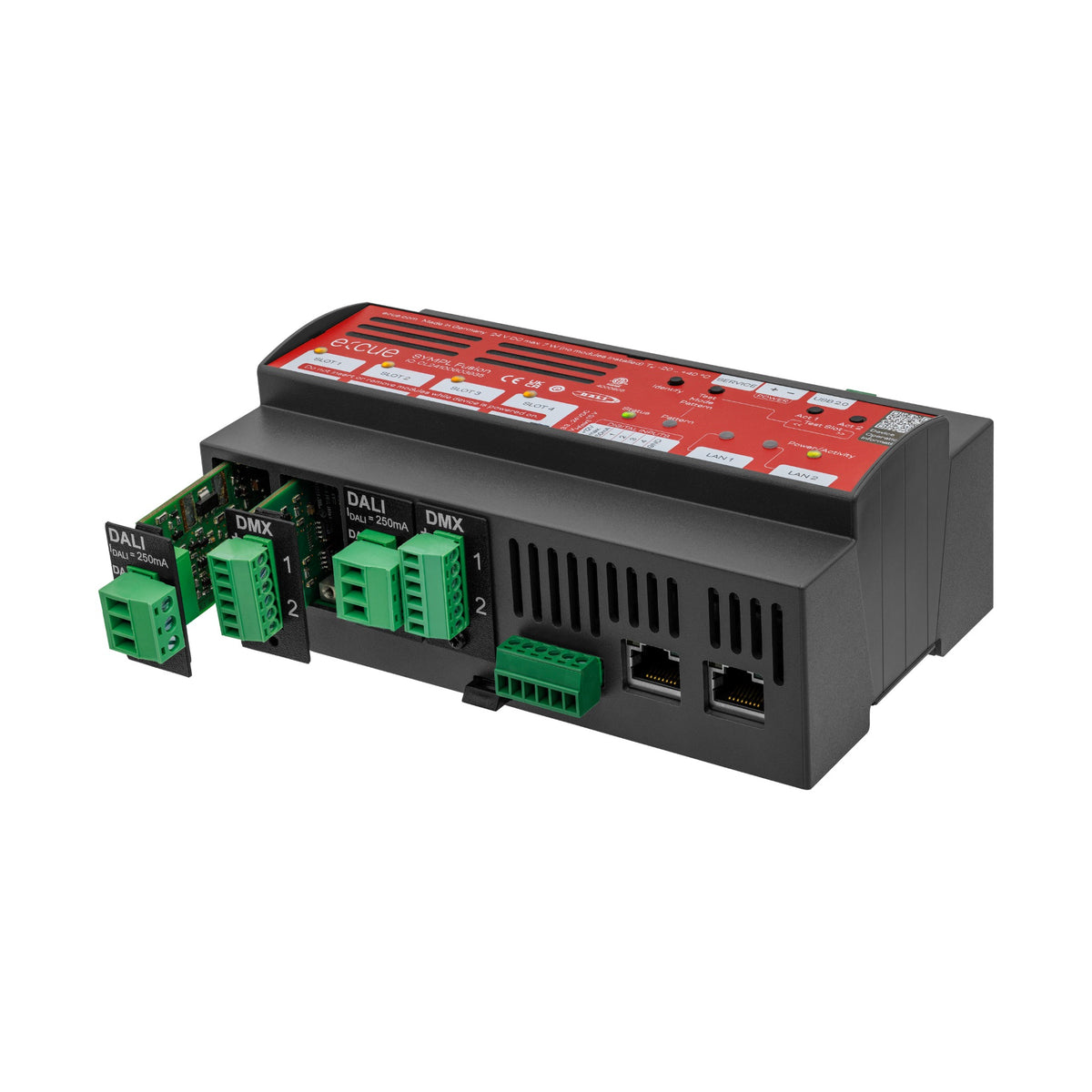

SYMPL Fusion Base Device

Grundenhet

SYMPL Fusion Base Device

Art.nr CL24100603935

Styrenhet för DIN-skena med fyra modulplatser, 2 × e:net, astronomisk klocka och eget webbgränssnitt. Välj moduler nedan.

18,960 kr exkl. moms

Moduler

Välj upp till fyra. Varje modul tar en plats.

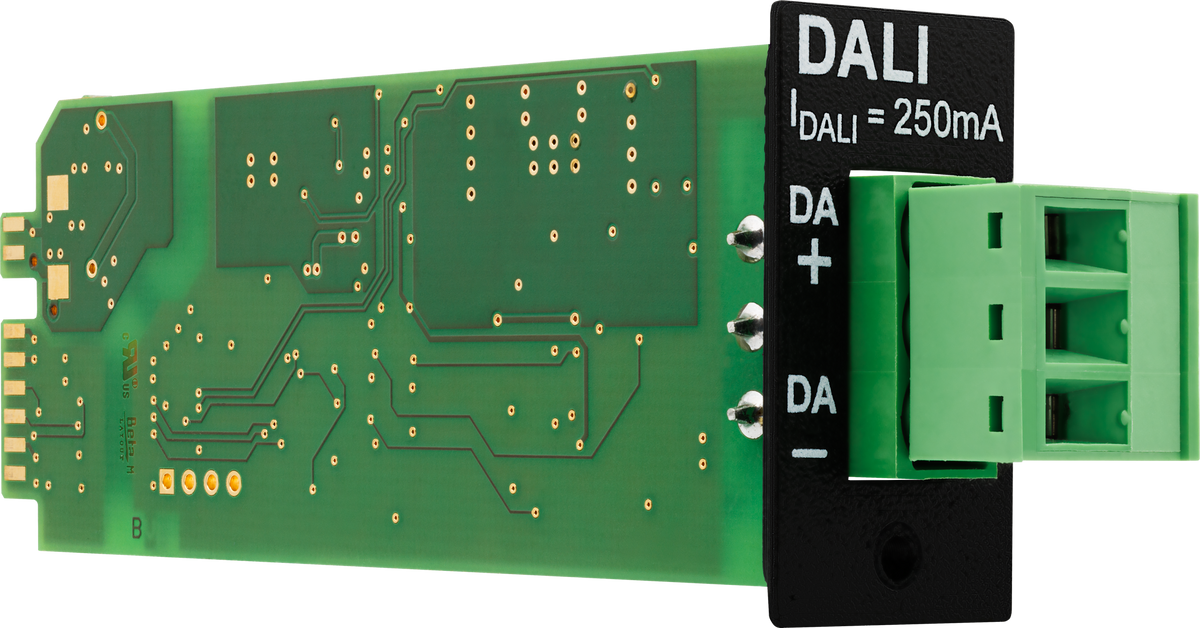

DALI
DALI-2-modul, 1 kanalArt.nr CL24100604035
3,780 kr
0
DMX
DMX512-modul, 1 kanalArt.nr CL24100604135
2,712 kr
0

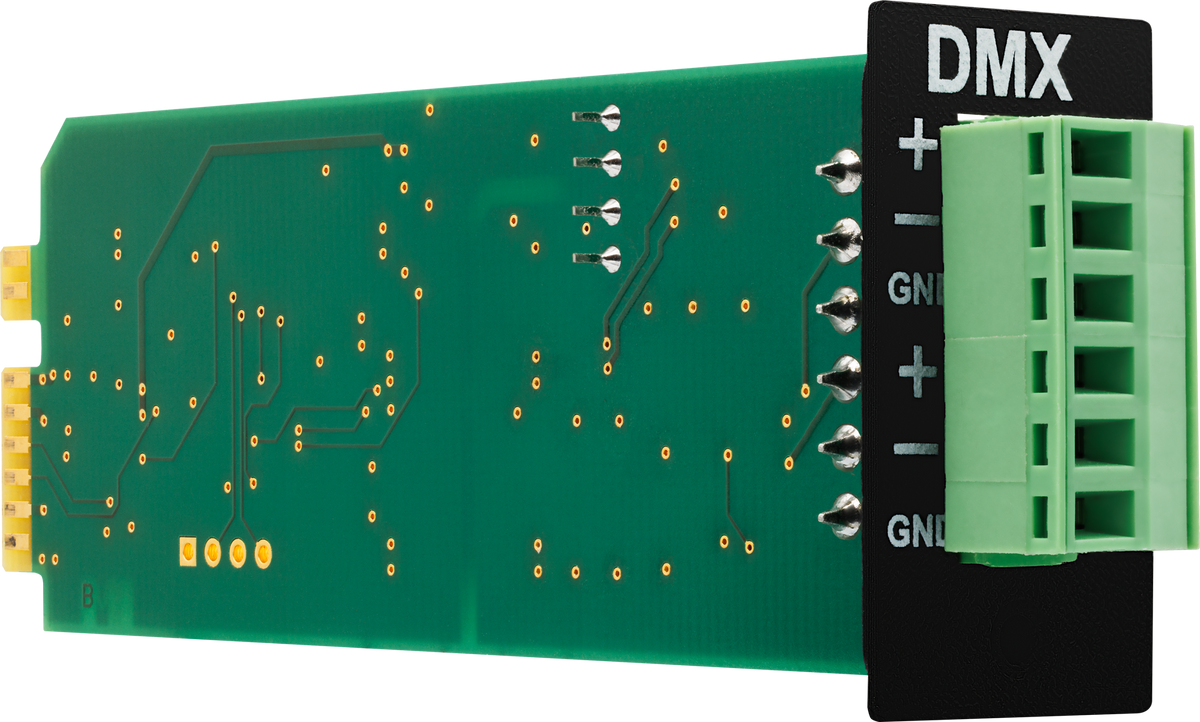

DMX ×2
DMX512-modul, 2 kanalerArt.nr CL24100604235
5,436 kr
0
0–10 V
0/1–10 V-modul, 4 portarArt.nr CL25100005335
2,220 kr
0

Utöka med SYMPL-noder

Fusion styr hela SYMPL-familjen via nätverket, utan gräns för antal och utan att ta modulplatser.

SYMPL Serial NodeRS232/RS485, t.ex. Modbus
5,472 kr
0
SYMPL Relay NodeReläutgångar
4,800 kr
0
SYMPL DALI NodeFler DALI-linjer
5,400 kr
0
SYMPL DMX NodeFler DMX-universum
7,176 kr
0
SYMPL Input NodeKnappar och sensorer
4,560 kr
0
SYMPL Pixel NodePixelstyrning
5,760 kr
0
PoE
SYMPL PoE SwitchNätverk för noderna · Art.nr AM313830035
3,972 kr
0

Tillbehör

Fusion drivs med 24 V DC och drar max 30 W.

24 V
Nätaggregat DIN-skena 24 V 30 WRekommenderas till Fusion · Art.nr AM1884200HA
780 kr
0

Kommer: SPI-pixel, relä, RS232/RS485

Tekniska data

Modulplatser4, fritt kombinerbara
Moduler i dagDMX512 (1 och 2 kanaler), DALI-2 (1 kanal), 0/1–10 V (4 portar)
KommerSPI-pixel, relä, RS232/RS485
KapacitetUpp till 8 DMX-universum (4 096 kanaler) eller 4 DALI-2-linjer (256 driftdon)
Nätverk2 × e:net/Ethernet 10/100/1000 Mbit/s (RJ45), 2 × USB 2.0, micro-USB för service
UtgångsprotokollArt-Net eller sACN
Ingångar4 digitala, upp till 24 V DC
Klocka och lagringInbyggd RTC med astronomisk klocka och sommartid, microSD för showfiler
Matning och effekt24 V DC. 7 W utan moduler, max 30 W med 4 DALI-2-moduler
Mått och vikt160 × 90 × 60 mm, 250 g
Miljö−20 till 40 °C, IP20, fläktlös
Montering35 mm DIN-skena (EN 60715)
CertifieringCE, UKCA, ETL
ProgramvaraSYMPHOLIGHT, eget webbgränssnitt för konfiguration
FastighetssystemBACnet och KNX via SYMPHOLIGHT Gateway

Dokument

Datablad SYMPL FusionPDFInstallationsguide, Base DevicePDFModulguide DALI-2PDFModulguide DMX 2 kanalerPDFModulguide 0–10 VPDFFlyerPDFCAD-filer (ovansida, sida, DMX, DALI)ZIP

Dokumenten öppnas hos Traxon e:cue.

Fusion eller SymphoX?

Två olika e:cue-system för olika uppdrag. De blandas inte i samma installation, så vi hjälper dig välja rätt från början.

Dynamisk belysning

SYMPL Fusion

Dynamiskt och funktionellt ljus i samma system: fasader, hotell, butiker, attraktioner.

DMX512, DALI-2, 0–10 V · SYMPHOLIGHT · För ljusdesigners, konsulter och integratörer

Du är här

Funktionell DALI-2

SymphoX

Funktionell DALI-2-belysning i kontor och byggnader, driftsatt utan DALI-förkunskap.

DALI-2 · Planritning och app · För installatörer

Till SymphoX →

Osäker på vilka moduler som behövs?

Skicka ritning eller armaturlista så föreslår vi en konfiguration inom en arbetsdag.

Begär projektstödRing 073-875 44 48
